Gonfu 433

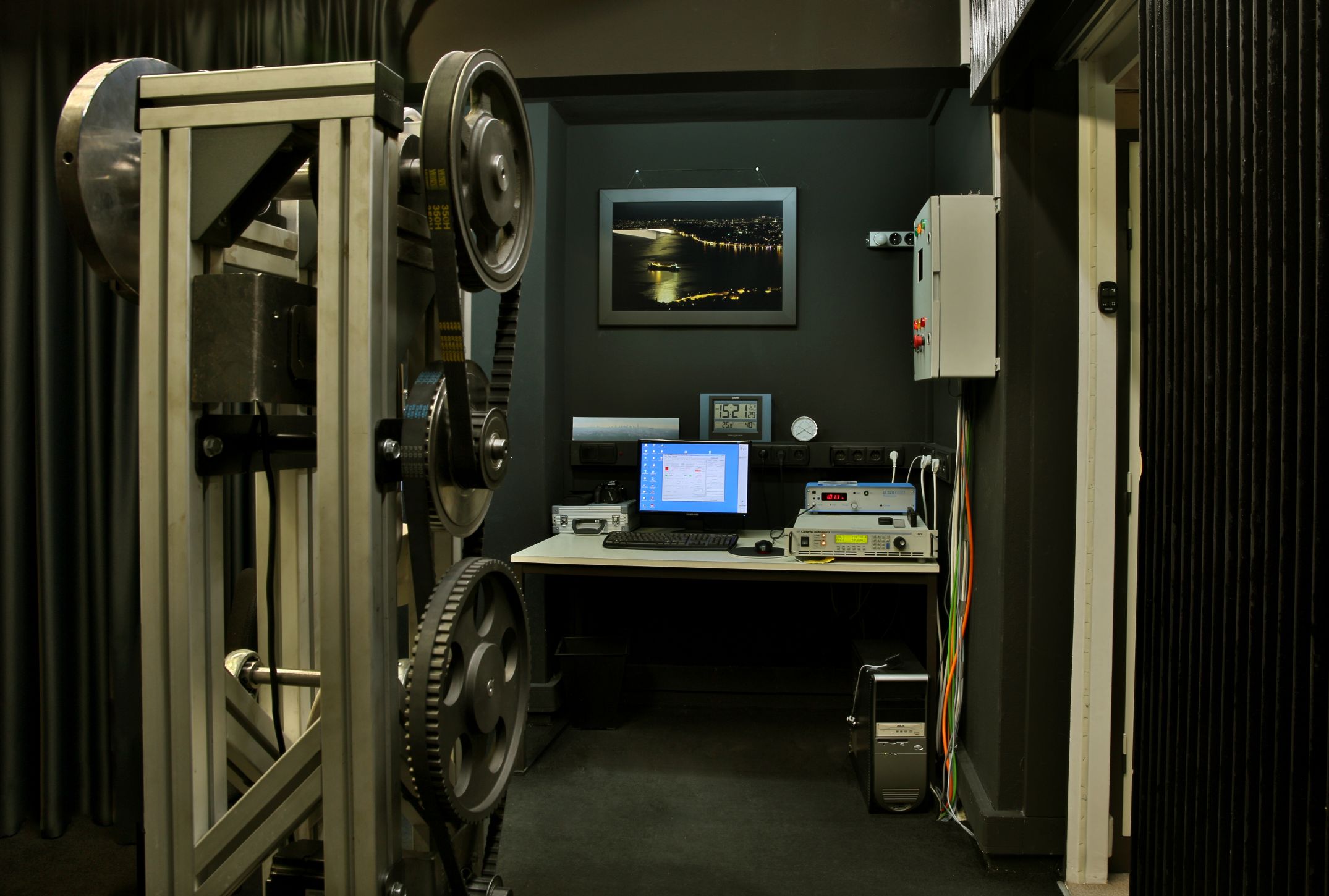

Birinci gonyofotometri laboratuvarında çalışan GONFU-433 ün teknik özellikleri aşağıda
verilmiştir :

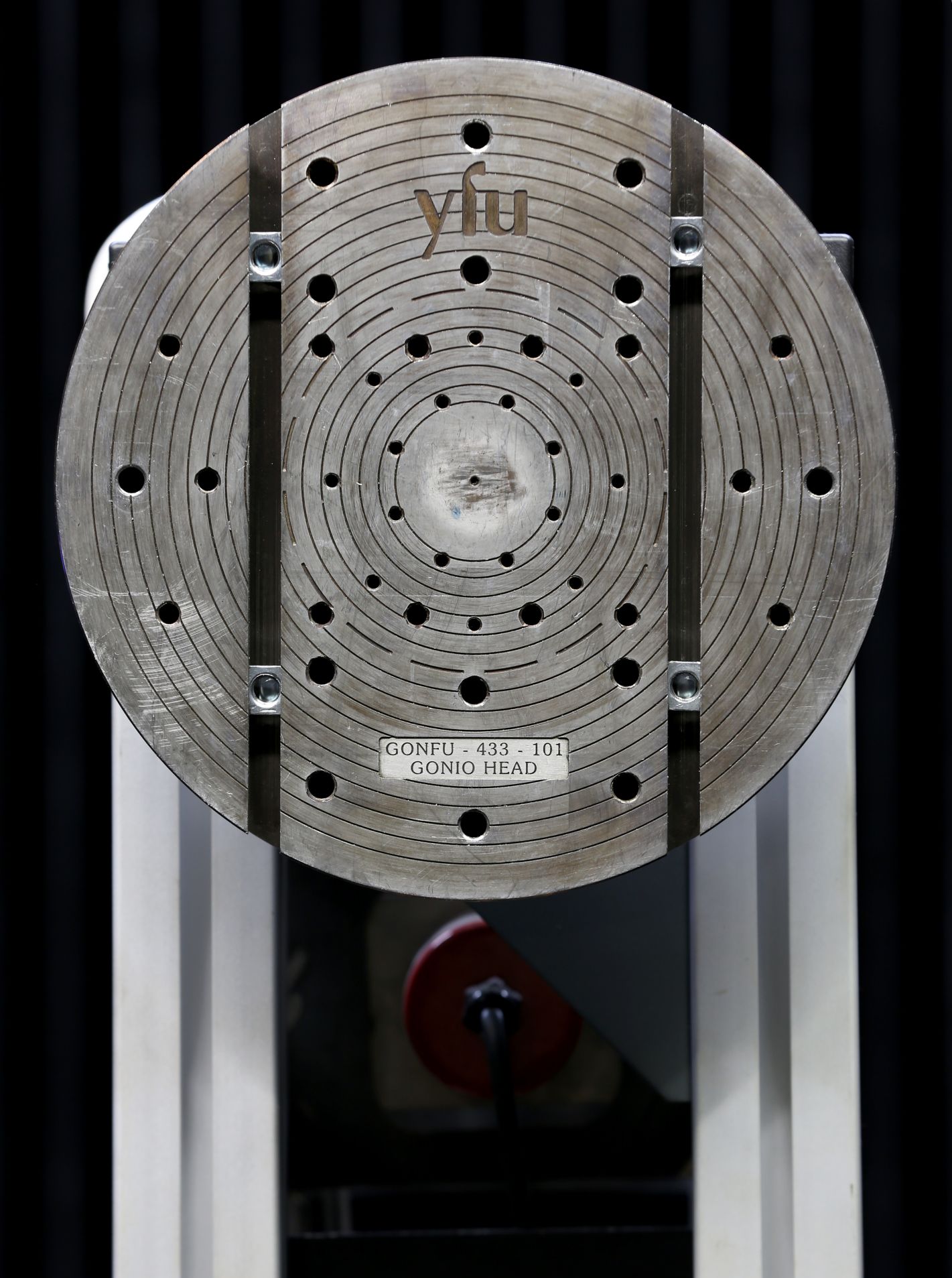

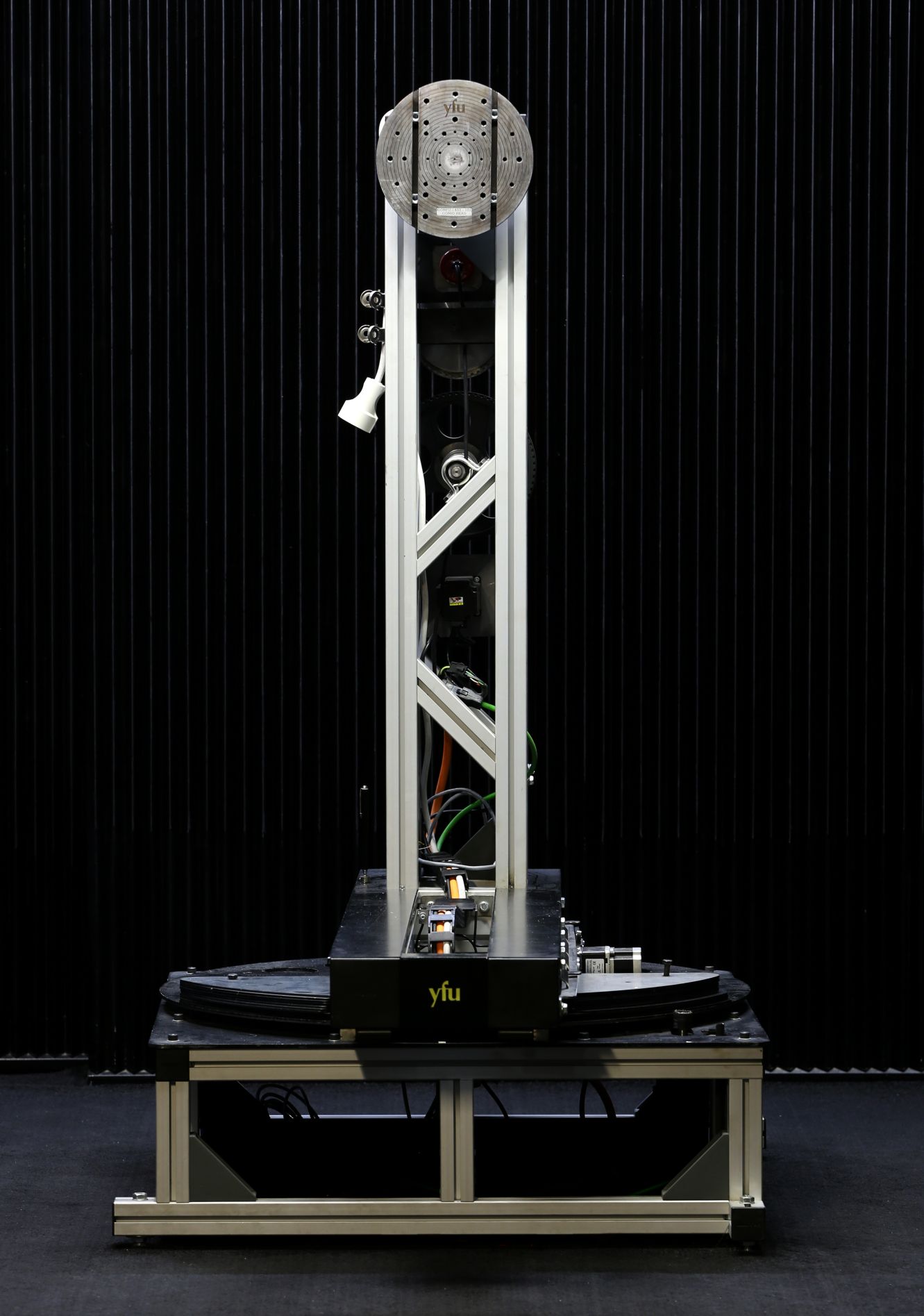

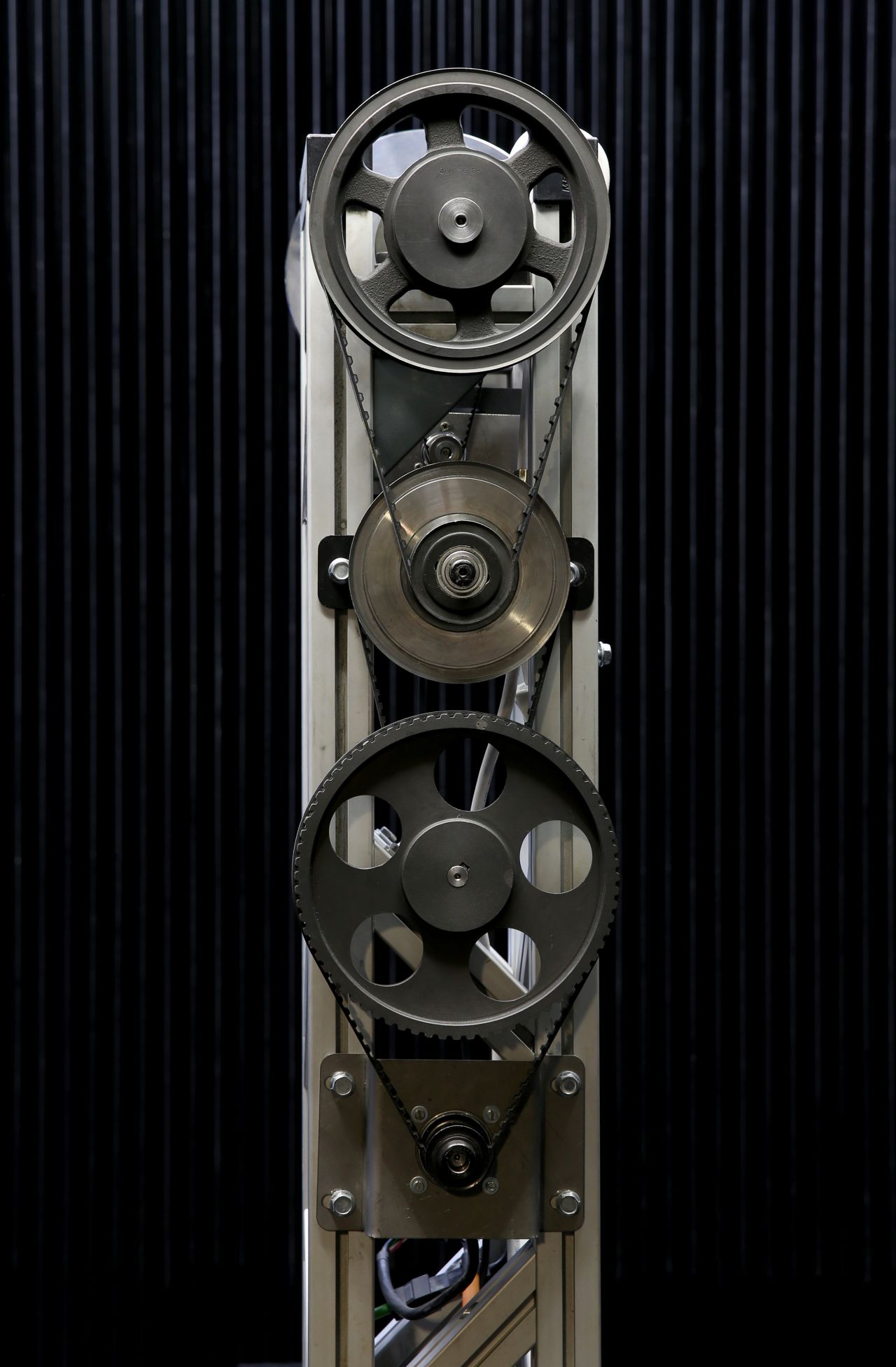

- Her iki eksende de bilgisayara bağlı otomatik dönme
- Buna ek olarak 3. bir motor ile ve laser kontrollü otomatik eksen ayarı
- Laser kontrollü ve otomatik olarak düzlem içi sıfır derecenin bulunması
- Yatay eksende 0.05 derecelik açısal duyarlılık
- Düşey (düzlemsel) eksende 0.1 derecelik açısal duyarlılık
- Her iki eksende de konum geribeslemeli denetim ile istenen açıya gitme garantisi

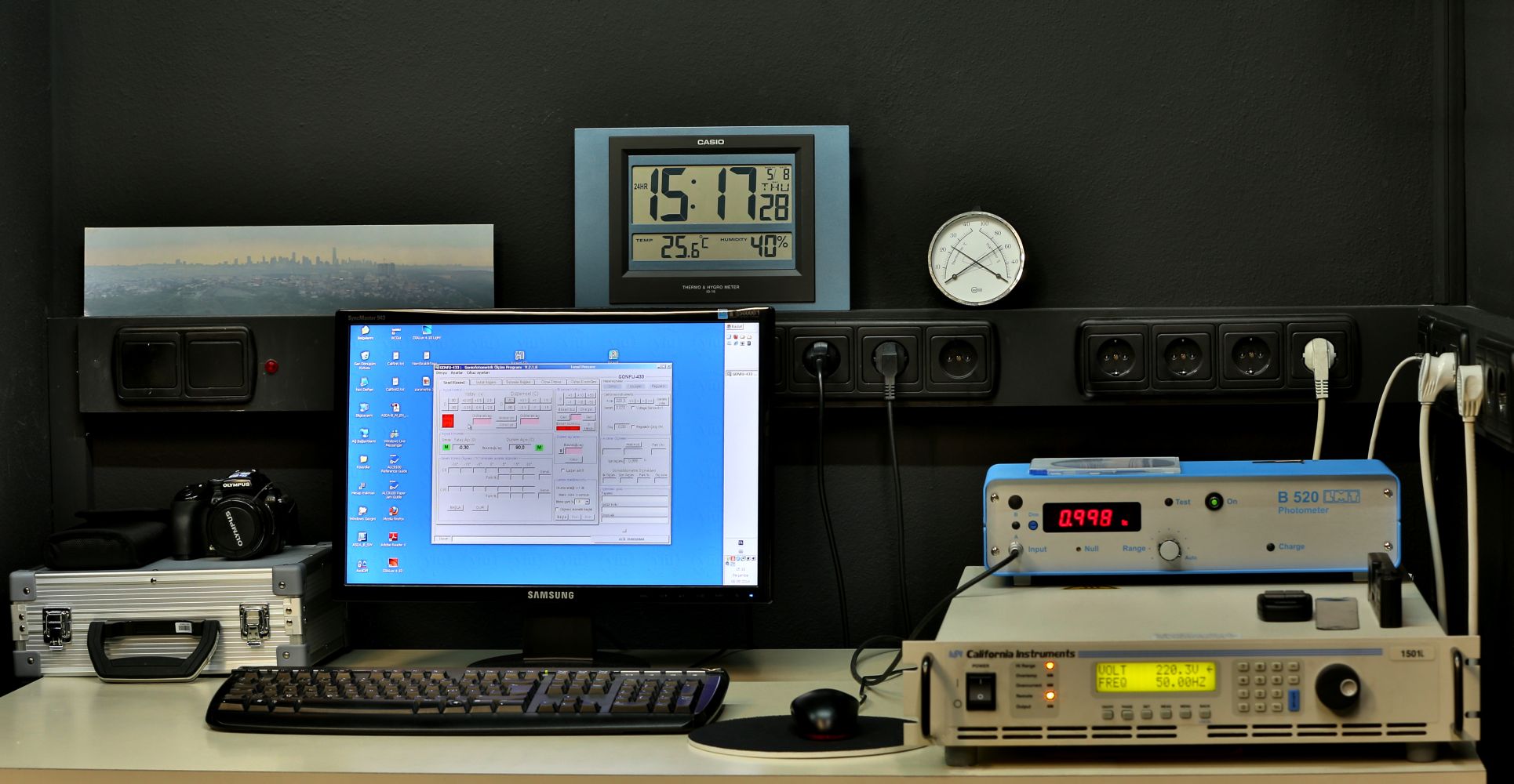

- Ölçmelerin standartlara uygun olarak yapılabilmesini sağlayan özel bilgisayar programı

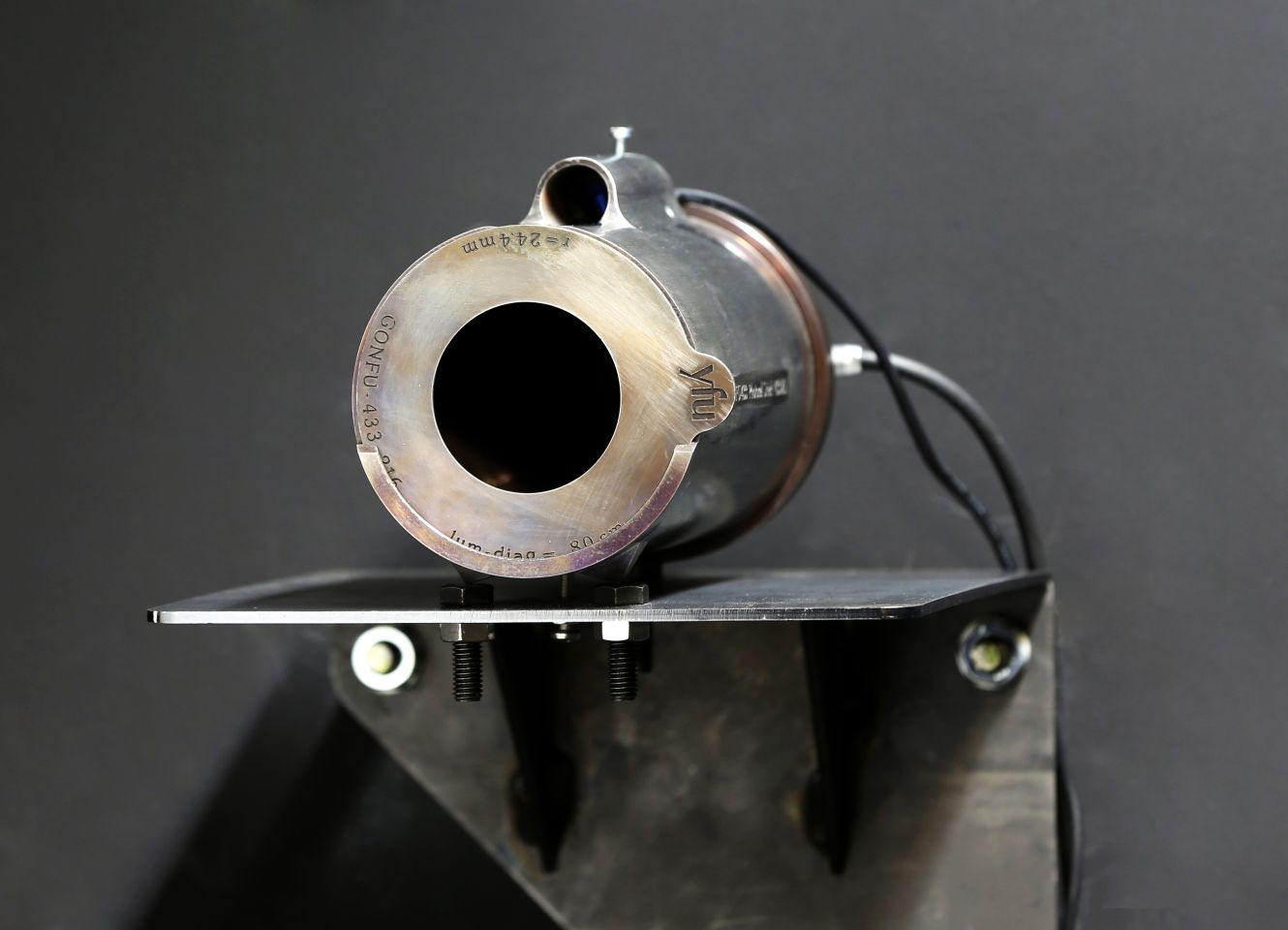

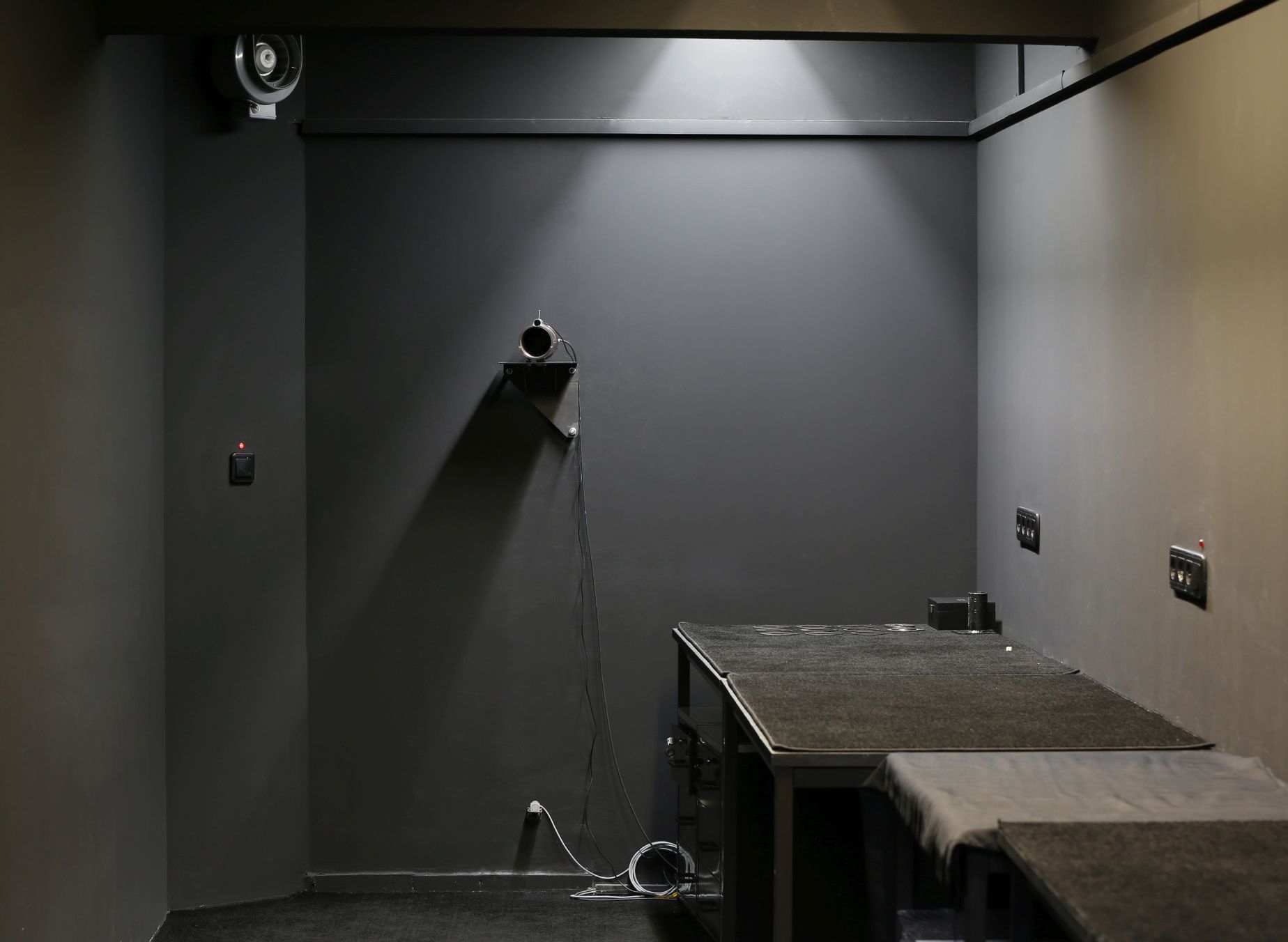

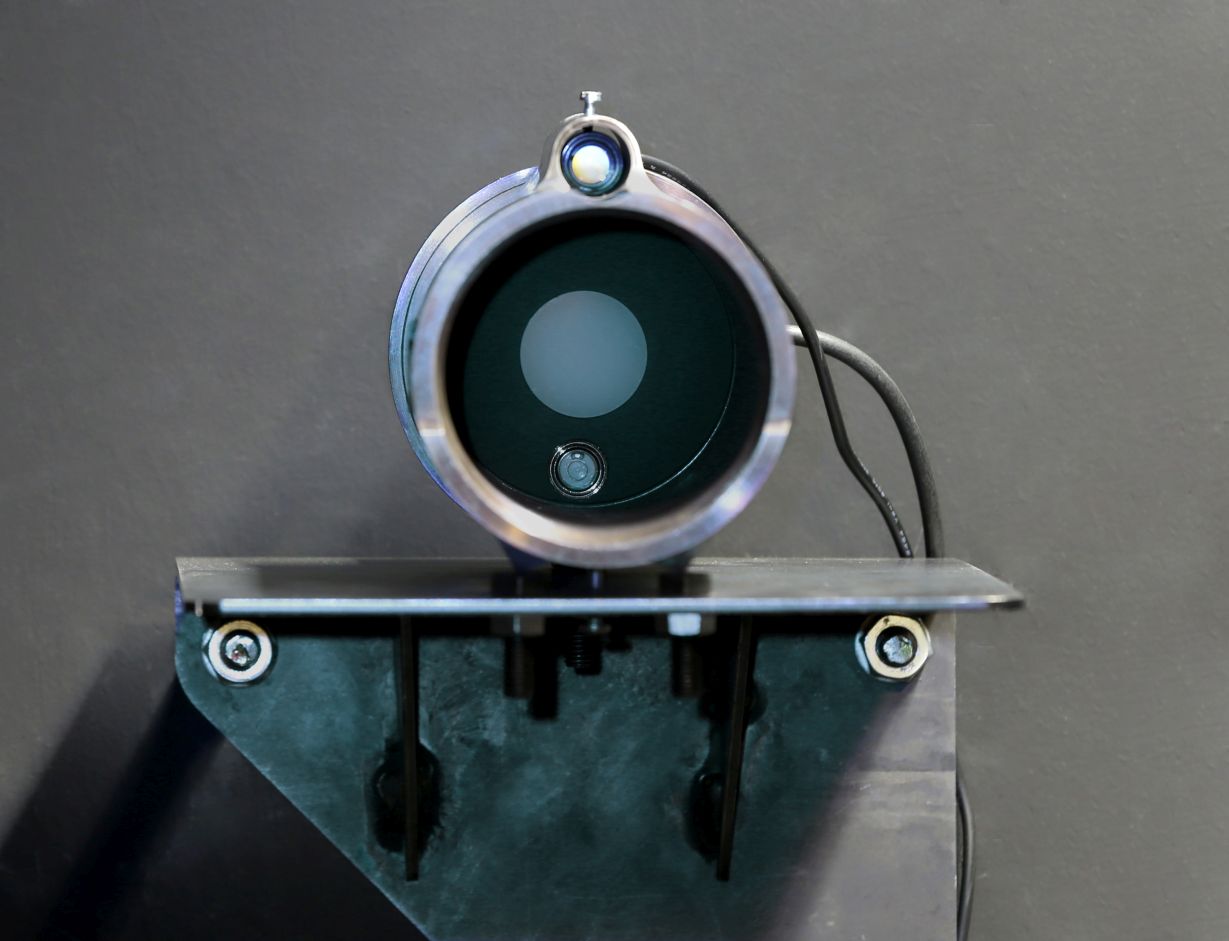

- Kaçak ışıklardan etkilenmeyecek fotosel düzeni ile 0,0001 lx 'e kadar (0,1 mili
lüks) ölçme olanağı
- Ölçme sırasında her düzlem için lüksmetre kademesinin otomatik olarak belirlenmesi
- Öçlmenin, sürekli dönme hareketi sırasında saniyede 5 değer alma hızı ile yapılması
- Standart bir ölçmenin yaklaşık 7 dakikada yapılabilmesini sağlayan hız

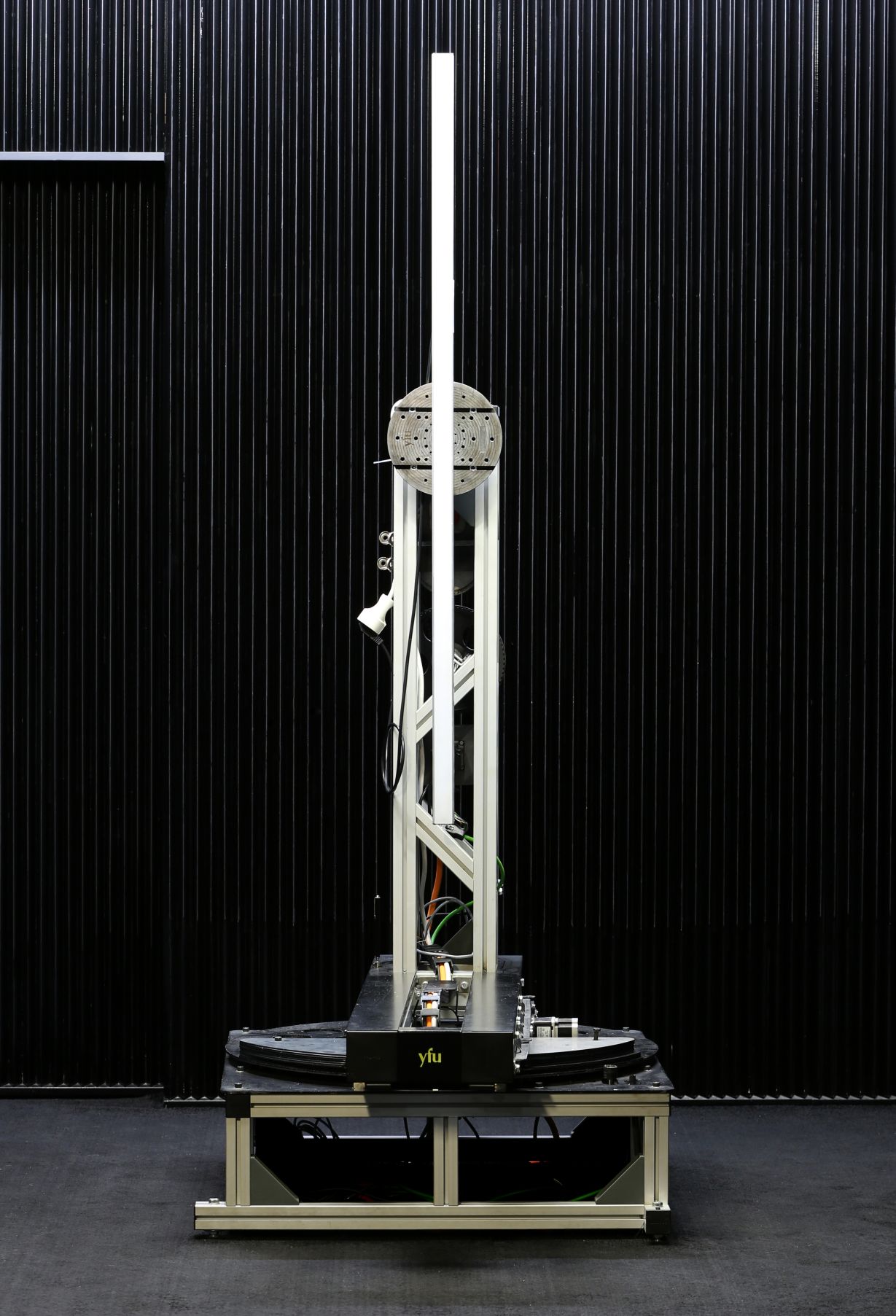

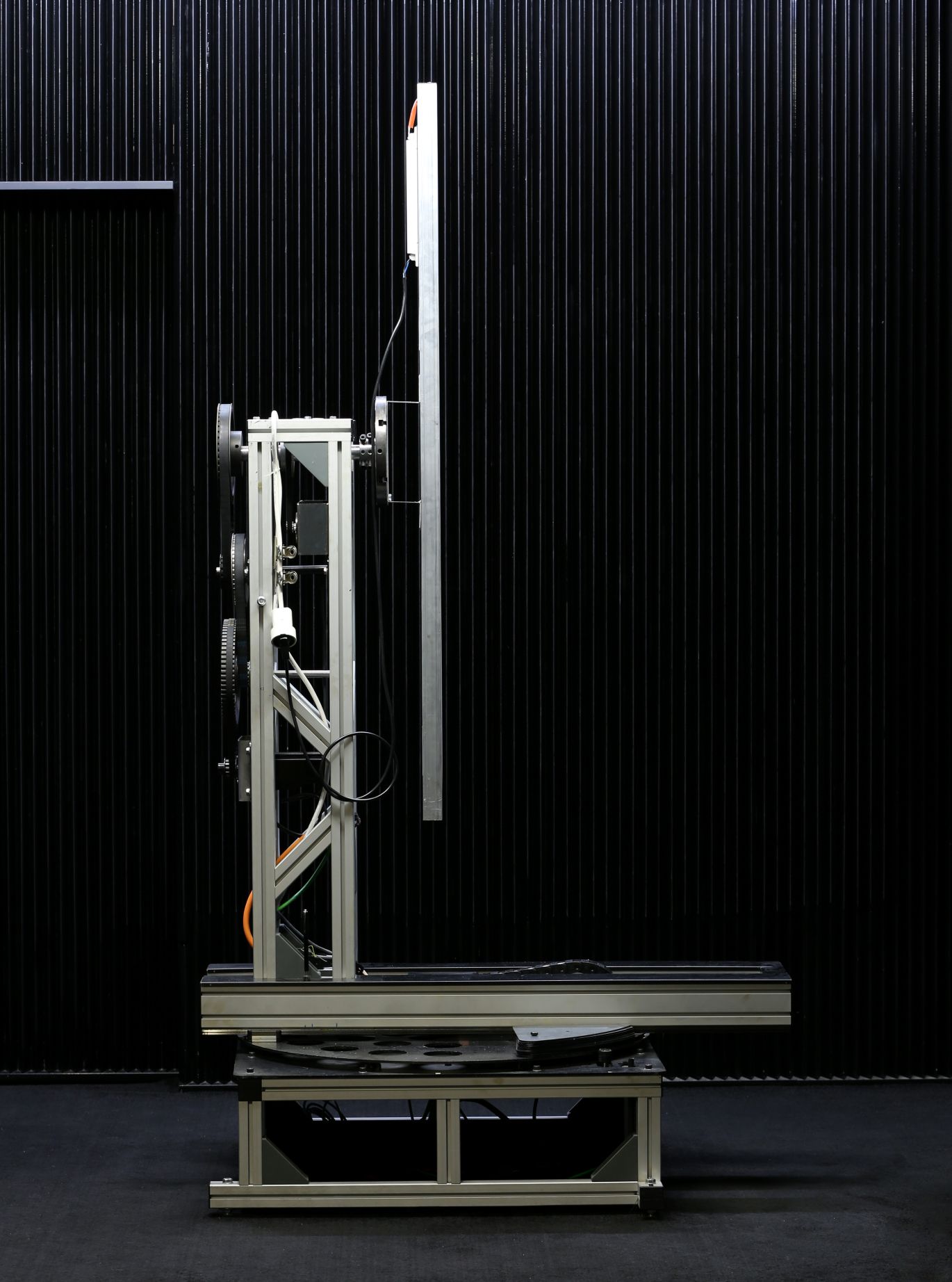

- En uzun boyutu (köşegen) 190 cm'ye kadar ve derinliği 45 cm'ye kadar ışıklıkların
ölçülebilme olanağı
- 50 kg ağırlığa kadar ışıklık takılabilme olanağı

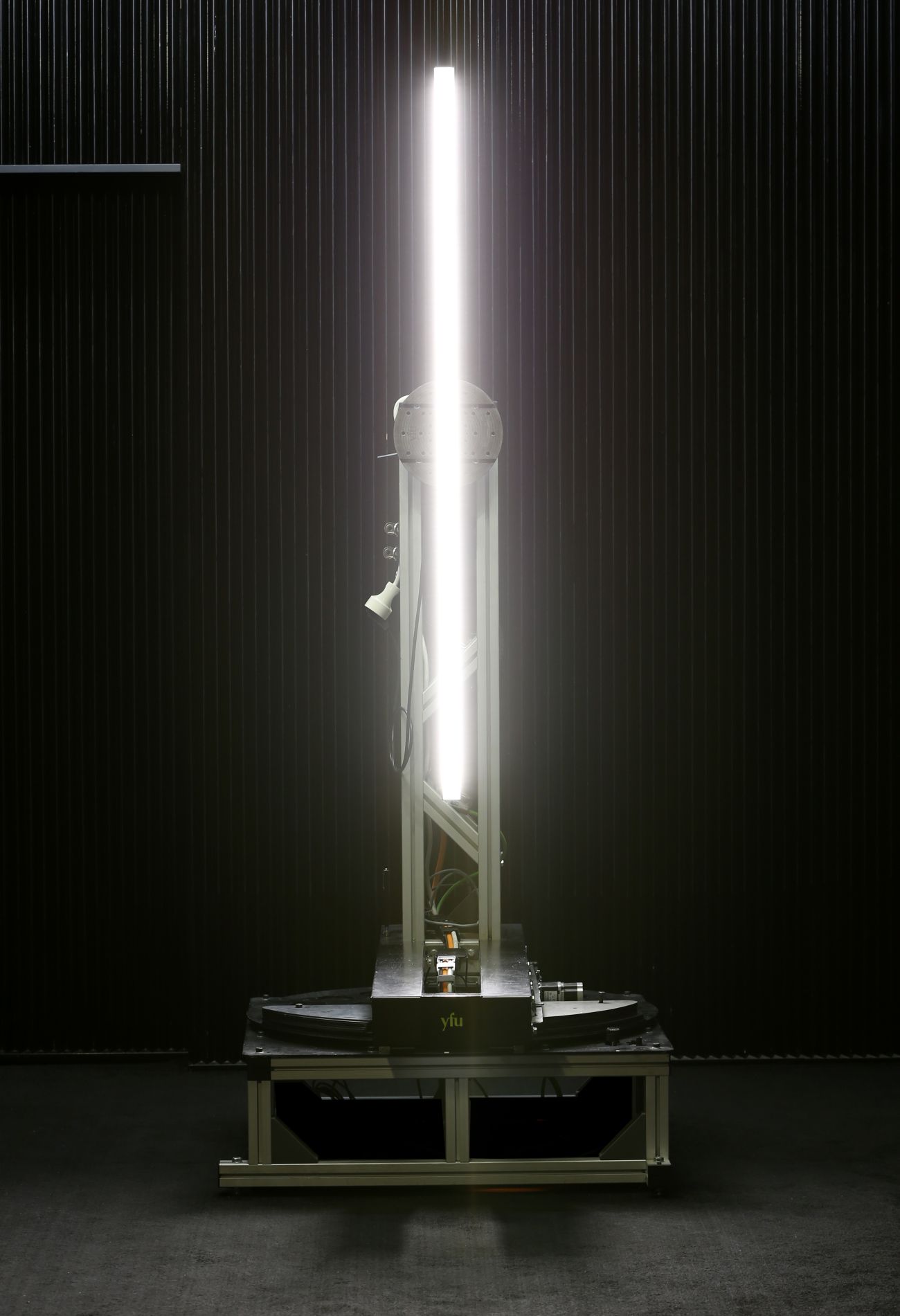

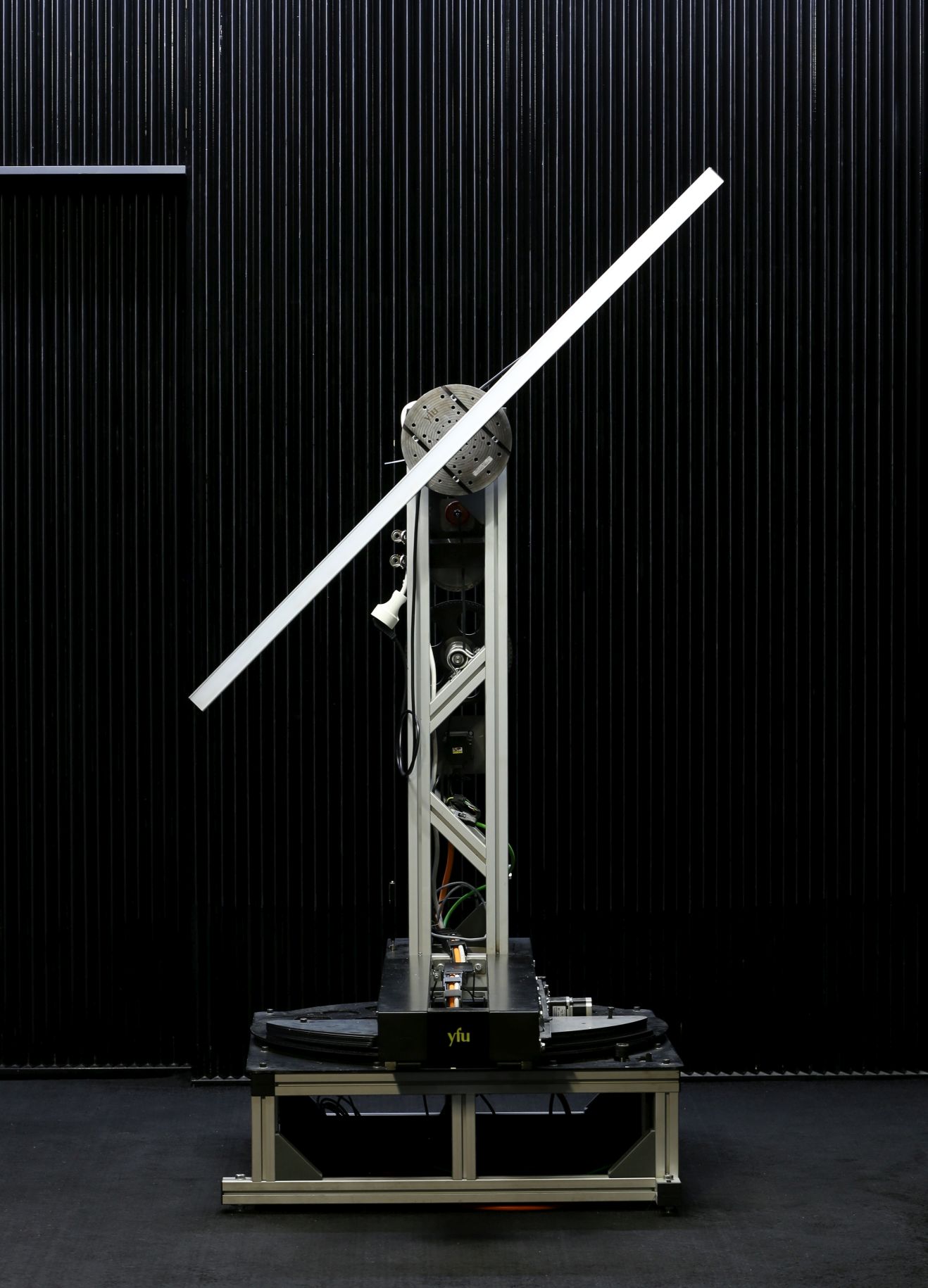

YFU'nun, GONFU-433 adını takmış olduğu bu gonyofotometre ile ışıklıkların (aydınlatma
armatürlerinin) uzaysal ışık yeğinliği dağılımlarını ölçmek ve sonuçlarını çizim
ve çizelgeler biçiminde almak olanaklıdır. Ölçme sonucu olarak elektronik ortamda
Eulumdat formatında (*.ldt) ve Amerikan standardında (*.ies) dosya da verilmektedir.
Böylece söz konusu ışıklığın hangi yöne ne kadar ışık gönderdiği saptanmış olur.
Bu laboratuvarda ayrıca renksel ölçmeler de yapılabilmektedir: Renk sıcaklığı, renksel
geriverim, renksel koordinatlar
YFU'nun bu ölçmeler sonunda verdiği rapor şu bilgileri içermektedir :
Işıklığın uzaysal ışık yeğinliği dağılımının polar koordinat ile grafik olarak gösterimi
- Işıklığın uzaysal ışık yeğinliği dağılımının karteziyen koordinat ile grafik olarak
gösterimi
- Işıklığın tepe açısının (maksimum ışık yeğinliğinin yarıya düştüğü açı) sayısal
değeri ve grafik üzerinde gösterimi
- Işıklığın verdiği maksimum ışık yeğinliğinin onda birinde hangi açı içine ışık gönderdiğinin
sayısal değeri ve grafiksel gösterimi
- Işıklığın verdiği maksimum ışık yeğinliği ve bunun hangi düzlem ve açıda bulunduğu
- Uzaysal ışık yeğinliği dağılımının çizelge olarak sunulması
- Işıklığın standart geriverimi (ölçüm sonuçlarına dayanan hesap yöntemi ile)
- LED ışıklıklarda ışıklığın verimimin (luminaire efficacy) lm/W cinsinden verilmesi
- Konik diyagram: Bakışımlı (simetrik) ve dönel yansıtıcılı ışıklıklarda belli uzaklıklarda
ışıklığın tepe açısının gördüğü yüzeyin alanı, çapı, ve bu alan içindeki ortalama
minimum ve maksimum aydınlıkların değeri
- Olanak tanıyan ışıklıklar türlerinde iso-lüks eğrileri
- Renk sıcaklığı ve renksel geriverim değerleri (özet ve 15 renk için ayrıntılı)
- Renksel spektrum eğrisi
- CIE renk üçgenindeki yeri ve koordinat değerleri
|
