Gonfu 302

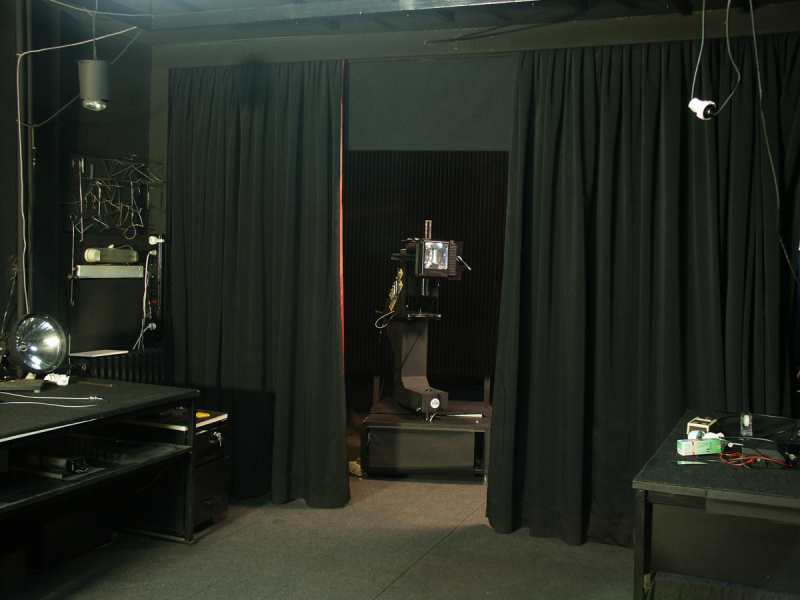

İkinci gonyofotometri laboratuvarında çalışan GONFU-302 nin teknik özellikleri aşağıda
verilmiştir :
- Her iki eksende de bilgisayara bağlı otomatik dönme
- Yatay eksende 0.05 derecelik açısal duyarlılık
- Düşey eksende 0.1 derecelik açısal duyarlılık
- Her iki eksende de konum geribeslemeli denetim ile istenen açıya gitme garantisi

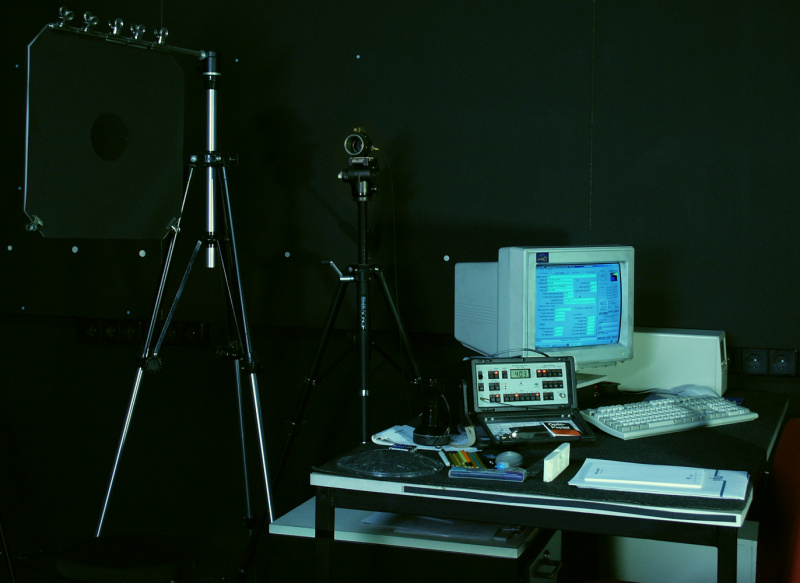

- Ölçmelerin standartlara uygun olarak yapılabilmesini sağlayan özel bilgisayar programı

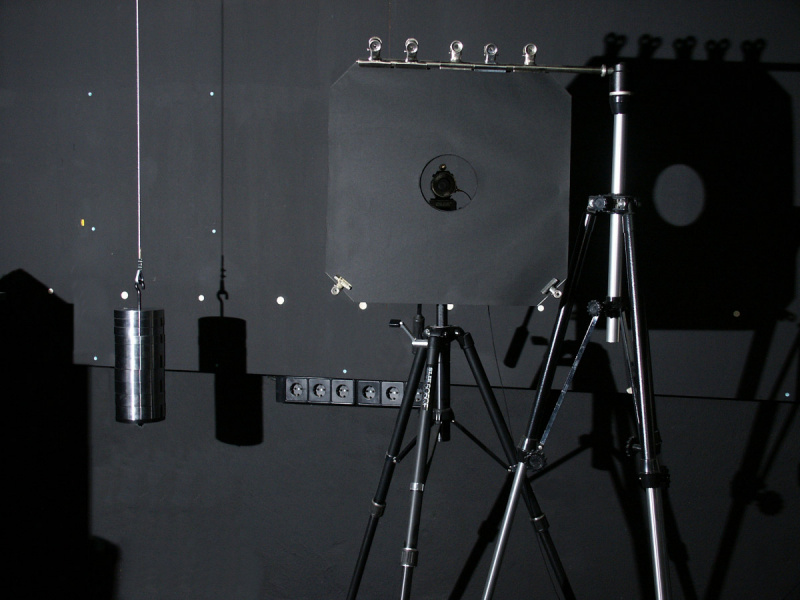

- Kaçak ışıklardan etkilenmeyecek fotosel düzeni ile 0.001 lx 'e kadar ölçme olanağı
- Ölçme sınırlarını otomatik olarak belirleyen program ile maksimum ölçme hızı
- En uzun boyutu (köşegen) 160 cm'ye kadar ışıklıkların ölçülebilme olanağı

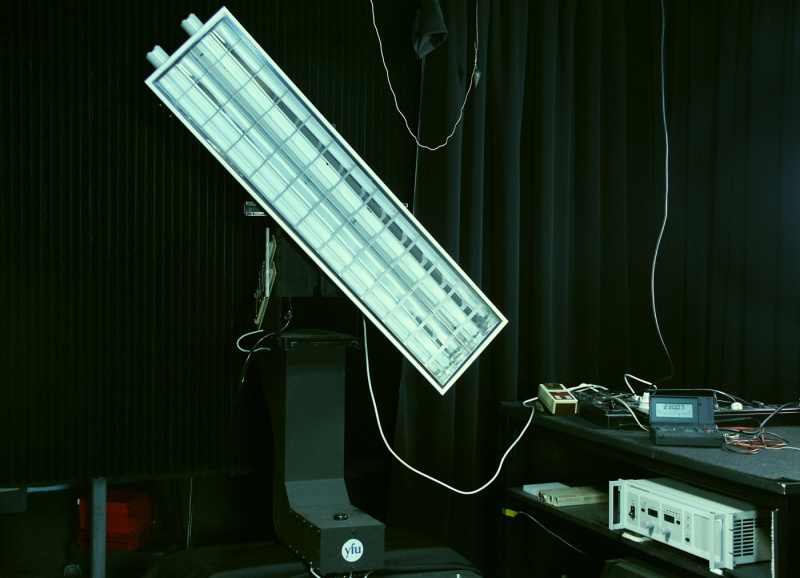

YFU'nun, GONFU-302 adını takmış olduğu bu gonyofotometre ile ışıklıkların (aydınlatma
armatürlerinin) uzaysal ışık yeğinliği dağılımlarını ölçmek ve sonuçlarını çizim
ve çizelgeler biçiminde almak olanaklıdır. İstenmesi durumunda Eulumdat formatında
(*.ldt) dosya da verilebilmektedir. Böylece söz konusu ışıklığın hangi yöne ne kadar
ışık gönderdiği saptanmış olur.
YFU'nun bu ölçmeler sonunda verdiği rapor şu bilgileri içermektedir :
- Işıklığın uzaysal ışık yeğinliği dağılımının polar koordinat ile grafik olarak gösterimi
- Işıklığın uzaysal ışık yeğinliği dağılımının karteziyen koordinat ile grafik olarak
gösterimi
- Işıklığın tepe açısının (maksimum ışık yeğinliğinin yarıya düştüğü açı) sayısal
değeri ve grafik üzerinde gösterimi
- Işıklığın verdiği maksimum ışık yeğinliğinin onda birinde hangi açı içine ışık gönderdiğinin
sayısal değeri ve grafiksel gösterimi
- Işıklığın verdiği maksimum ışık yeğinliği ve bunun hangi düzlem ve açıda bulunduğu
- Uzaysal ışık yeğinliği dağılımının çizelge olarak sunulması
- Işıklığın standart geriverimi (ölçüm sonuçlarına dayanan hesap yöntemi ile)
- Konik diyagram: Bakışımlı (simetrik) ve dönel yansıtıcılı ışıklıklarda belli uzaklıklarda
ışıklığın tepe açısının gördüğü yüzeyin alanı, çapı, ve bu alan içindeki ortalama
minimum ve maksimum aydınlıkların değeri
